  产品名称: ZSFM隔膜式雨淋报警阀
  产品型号: ZSFM
  ZSFM隔膜式雨淋报警阀价格

  咨询电话:021-51619875 苏金福
 相关产品
 ZSFM沟槽式雨淋报警阀(隔膜式)
 DY609X水控式雨淋报警阀
 ZSFG杠杆式雨淋报警阀
 ZSFS活塞式雨淋报警阀


ZSFM型雨淋阀采用隔膜止回的原理,在隔膜的两面通道的管路压力基本平衡时,隔膜处于关闭状态,当供水系统压力大于管网喷水系统管路压力时,隔膜能自动打开的一种单向止回阀,可和其它部件组成多种雨淋报警灭火系统,适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1、主要技术参数,外形连接尺寸:
     额定工作压力:     1.2~1.6MPa
     密封试验压力:     2.4~3.2MPa
     供水压力范围:     0.14~1.6MPa
     管网气压范围:     0.3~0.5MPa(干式系统)
     报警性能:         DN100、150 15s内报警DN200 60s内报警
     报警口压力:       ≥0.05MPa
     产品标准号:       GB5135.5~2003《自动喷水灭火系统 第5部 雨淋阀》
     法兰标准:         GB/T9113.3凸面平法兰1.6MPa级

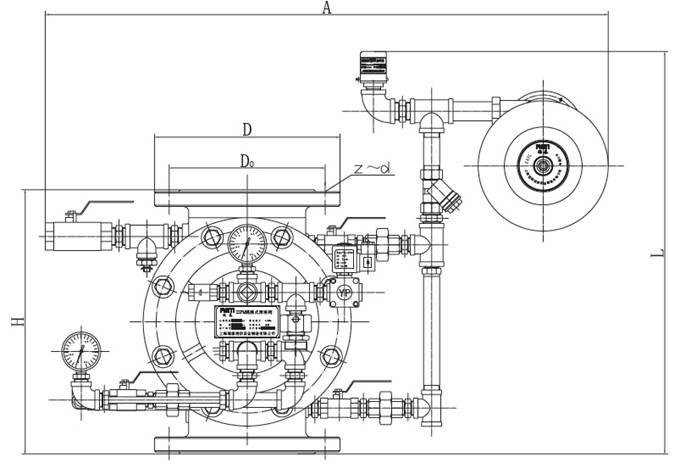

主要外形和连接尺寸:

DN
法兰外径
D
法兰螺孔中心
D0
阀体高度
H
螺孔直径
z-d
适用螺柱
宽B
长A
高L
100
215
180
305
8—18
M16×80
450
650
600
150
285
240
406
8—22
M20×85
500
760
680
200
340
295
521
12—22
M20×95
650
800
780










2、主要结构和工作原理:
ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成,隔膜关闭时、将阀体隔成上、下两个部份,上部连接自动喷水灭火系统管网,下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔,有管路和阀体上部供水管路相连接,当内腔压力与供水管路压力基本平衡时,隔膜处于密封状态(即伺应状态),此时,供水系统无法向管网供水,当隔膜控制室内压力下降时,隔膜自动打开供水。
3、ZSFM型雨淋阀有以下两种性能特点:

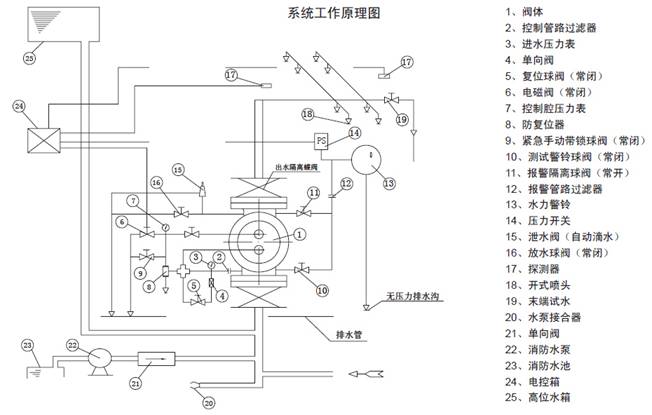

1)   在自动喷水灭火管网上安装开式喷头,平时管网无水,由隔膜将供水系统隔住,一旦隔膜打开,整个保护区的开式喷头同时喷水扑灭火灾,适用于易燃、易爆的堆栈和仓库。
2)   用不同控制探测系统装置控制隔膜的开启压力,形成湿式、干式和电控三个雨淋灭火报警系统。
a.   湿式控制系统:
由ZSFM雨淋阀和闭式喷头组成,闭式喷头管路有水,供水系统被隔膜密封,当作为探测用的闭式喷头受火灾发生后热度爆裂时,闭式喷头喷水,管网压力下降,隔膜室内压力随之下降,隔膜自动打开供水,喷头开始喷水灭火,水力警铃和压力开关同时动作,但喷水的仅为破碎的闭式喷头所处的区域,不能大面积喷水。
b.   干式控制系统:
由ZSFM雨淋阀和开式喷头以及分散在保护区的火警探测器,干式控制驱动部件是气动阀,一端与探测系统管路相连,一端与ZSFM雨淋阀的隔膜控制腔连接,平时管网的气体由气体压力维护装置进行自动维持在一定的气压,管网中无水,气压保持隔膜的密封,当探测系统发现火警时,管网气压下降,气体维护无法稳住气压,隔膜控制腔压力下降,隔膜无法密封,开始供水,开式喷头开始喷水控火和灭火。
c.   电控系统:
由ZSFM型雨淋阀,开式喷头和火警电子探测器组成,当电控箱(柜)接收来自电子探测器发出的火警信号,经过联动,向安装在ZSFM雨淋阀的电磁阀发出指令,释放隔膜控制腔压力,隔膜自动开启供水,开式喷头开始喷水灭火。
根据保护区域,保护物资的需要,你可以设计出在火警发生后要整个区域全部喷水进行控火,保护和灭火的开式喷头管网,和火警区域局部喷水的闭式喷头管网,也可以根据环境温度设计成干式和湿式的控制系统,ZSFM雨淋报警阀均能为你设计服务。

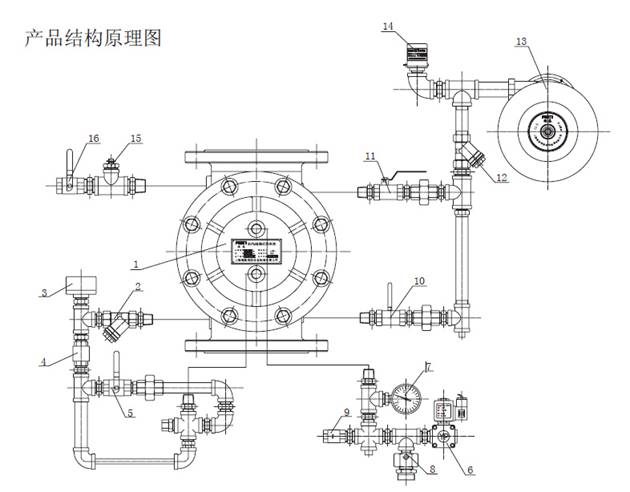

图片关键词


1.阀体
7.控制腔压力表
13.水力警铃
2.控制管路过滤器
8.防复位器(自动泄水阀)
14.压力开关
3.进水压力表
9.紧急手动带锁球阀(常闭)
15.泻水阀(自动滴水)
4.单向阀
10.测试警铃球阀(常闭)
16.放水球阀(常闭)
5.复位球阀(常闭)
11.报警隔离球阀(常开)
6.电磁阀(常闭)
12.报警管路过滤器












4、安装、调试与操作:
1)   安装:
a.   安装前,管路应进行过冲洗和压力试验;
b.   在搬运起吊本阀时,应在两法兰颈部施力,严禁在管路附件上用力,防止变形和损坏;
c.   本阀应垂直安装在管路上,注意箭头向上,如必须水平安装时,请在订货时说明。安装位置应考虑维修、保养和操作的足够空间;
d.   本阀所有排水口应用合适口径的镀锌管或软管连接到排水管路上;
e.   电磁阀应通过控制模块接到电控柜上,电压DC24V;
f.   水力警铃安装时应记住,小口为进水口,水平安装,大口为排水口,垂直安装。
g.   本阀两端宜各安装带有信号同口径的消防蝶阀,便于控制和维修,本公司可以为你配套合格的手轮传动和蜗轮传动的ZSXF·D型消防用信号蝶阀。
2)   调试:
a.   安装完成后,首先将进水口蝶阀关闭,水力警铃的报警球阀(11)处于常开位置,复位球阀(5)紧急手动带锁球阀(9)测试警铃球阀(10)放水球阀(16)处于关闭状态,关闭出水口蝶阀,开启(5)、(9)、(16),这时,缓慢开启进水口蝶阀,对ZSFM雨淋阀进行充水,在排除空气后,关闭(5)、(9)等余水完全排完后,关闭(10),使ZSFM雨淋阀处于伺应状态。
b.   水力警铃测试:
关闭(11)开启(10)水力警铃应当报警;
关闭(10)排去警铃中的余水后,开启(11),本阀回到伺应状态。
a.   电磁阀测试:
给常闭电磁阀(6)信号,电磁阀开启,隔膜应在15~30s内开启并继续保持开启状态,如电磁阀意外信号中断,隔膜仍然持续打开供水,此时,只要打开复位球阀(5),隔膜在30s自动复位,重新处于伺应状态。
b.   泄漏测试
ZSFM雨淋阀少量泄漏由泻水阀(15)完成,如长期滴水,说明隔膜密封性能不好,应进行修复。
3)   操作
a.   电控:各类探测系统发现火灾后,传递信号给电控柜,电控柜发出指令打开电磁阀,隔膜打开供水。
b.   自控:分散在管网上闭式喷头受火灾加温爆破喷水或泄压,隔膜控制腔压力下降,隔膜自动打开供。
c.   手控:火灾发生时,火警探测系统尚未报警,在此紧急情况下,可以打开紧急手动带锁球阀(9),控制腔泄压,隔膜打开供水。
d.   报警:隔膜打开后,供水系统供水,水流流入水力警铃开始报警,压力开关在有压情况下发出电信号,通过电控柜启动消防水泵继续供水,或启动声光报警器。
e.   复位:关闭电磁阀(6)和手动紧急带锁球阀(9),关闭放水球阀(16)和其它管路阀门,由于控制腔压力逐步上升,此时打开复位球阀(5),隔膜很快能复位密封,重新回到伺状态。

5、维修和保养:
本阀应按规定每月巡检一次,模拟操作一次,检查各部件性能是否可靠,并应在关闭进出口两端蝶阀后,清洗管路和过滤器上的水垢杂物,检查隔膜有否老化和破损,清洗水力警铃、防复位器各流量孔堵塞物,并记录在案备查。
用户须知:
1)   ZSFM型雨淋阀在订货时,垂直安装毋需说明,如需水平安装时应在合同中注明。
2)   ZSFM型雨淋阀出厂时,用木箱包装,并配有电磁阀、压力表、水力警铃、压力开关,不必再行订货,并附使用说明书和合格证,进出口端所需用的ZSXF·D消防信号蝶阀应另外订货配套。
3) 本阀暂不安装时,宜放在-10℃~40℃通风、干燥的室内。
