ZSFS型雨林报警阀采用活塞组件及活塞密封盘止回的原理，在活塞密封盘两面通道的管路压力基本平衡时，活塞密封盘处于关闭状态；当供水压力大于控制腔管路压力时，活塞密封盘自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等场所。
一、主要性能技术参数：
额定压力等级：1.6Mpa        密封试验压力：2.4-3.2Mpa
供水压力范围0.14-1.6Mpa    电磁阀工作电压：DC24V±3
管网气压范围：0.03-0.05Mpa（干式时、预作用系统）
报警性能：DN250 60S内报警
环境工作温度：4℃--70℃    报警口压力：≥0.05Mpa
产品标准GB5135.5-2003《自动喷水灭火系统第五部分雨淋阀》
法兰标准：GB/T79113.3凸面管法兰1.6Mpa
二、主要结构和工作原理：
ZSFS型活塞式雨林报警阀由阀体、活塞体、活塞组件、电磁阀、手动球阀、过滤网、防复位阀、压力开关、水力警铃、压力表和管路附件组成，当活塞密封盘关闭时将系统前后分成上腔、控制腔和下腔三个部分，上腔连接自动喷水灭火系统管网，下腔与供水管网连接，活塞体与活塞组件在密封后形成一个有控制压力的内腔，由管路和阀体供水管路相连接，当控制腔压力与供水管路压力基本平衡时，活塞密封盘处于密封状态（即侍应状态）。此时供水系统无法向管网供水，当控制腔内压力下降时，活塞密封盘自动打开供水。

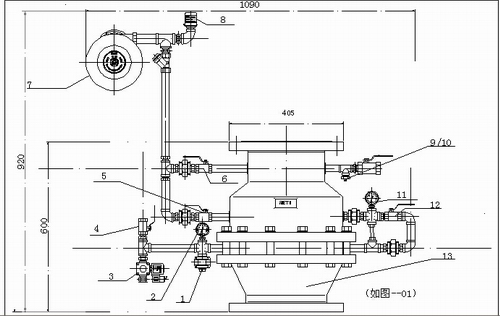

 三、产品结构原理图：（如图--1）

1.防复位阀   5.试验警铃球阀（常闭） 9/10.滴水阀/泄水球阀
2.压力表0~2.5Mpa Y-60  6.报警球阀 （常开） 11.压力表0~2.5Mpa Y-60
3.电磁阀 7.水力警铃 12.快速复位球阀（常闭）
4.手动泄压球阀 8.压力开关 13.阀体
四、安装、调试：
a.安装：
1.安装前管路应进行冲洗和压力试验；
2.本阀在安装搬运起吊时，应在两法兰上施力，严禁在其它部件和管路上施力。
3.本阀应垂直安装在管路上，为测试和安装需要，建议本阀组上下都应安装信号蝶阀，安装位置应考虑维修、保养、操作等余留 空间位置。
4.本阀所有排水口应用合适口径的镀锌管或软管接到无压力排水 沟（槽）
b. 调试：
1.手动调试：先将进水口蝶阀关闭，打开泄水球阀（10）,开启快 速复位球阀（12）,开启手动泄压球阀（4),关闭出水口蝶阀，缓慢开启进水口蝶阀对主阀进行供水，在排除空气和杂物后，关闭手 动泄压球阀（4），经过20S左右，控制压力表（2）与供水压力表（11）显示基本一致，泄水球阀（10）没有压力水流出，防复 位阀（1）自动关闭，等余水完全排尽后关闭泄水球阀（10）关闭快速复位球阀（12）此时本阀组处于侍应状态。
2.电动调试：给常闭电磁阀（3）通电信号，电磁阀开启（开启时间不应少于30S）防复位阀（1）自动开启，活塞密封盘应在60S内开启并继续保持开启状态。此时需要关闭阀组，只要关闭电磁阀（3），打 开快速复位球阀（12），活塞密封盘在30S左右自动复位。关闭快速复位球阀（12），阀组重新处于侍应状态。
3.水力警铃测试：关闭报警球阀（6），开启试验警铃球阀（5），水力警铃应当报警关闭试验警铃球阀（5），开启报警球阀（6）排去警铃管路余水，本阀组回到侍应状态。
五、维修和保养：
本阀组应按规定每月巡检一次，模拟操作一次，检查各部件性能
是否可靠，关闭进出口蝶阀，检查管路，清洗水力警铃、防复位
阀各流量孔堵塞物，并记录备查。
六、用户须知
1. ZSFS 型活塞雨淋阀在订货时如果是垂直安装式的毋需说明，如需水平安装时应在合同中注明。
2.本阀出厂时用木箱包装，并配有电磁阀、压力表、水力警铃、压 力开关，不必再行订货，并附说明书和合格证。
3.ZSFS型雨淋阀宜存-10°C～40°C空气流通的室内仓库
