      产品名称： ZSXF-D型对夹式消防信号蝶阀
      产品型号： ZSXF-D
      ZSXF-D型对夹式消防信号蝶阀价格

      咨询电话：021-51619875 苏金福
     相关产品
     ZSXF-D型对夹式消防信号蝶阀


    ZSXF-D型对夹式消防信号蝶阀是自动喷水灭火系统中配大附件，它具有阀门启闭的信号显示功能，可连接在终端模块上，一目了然的显示管路现场状况，避免造成误操作，提高安全使用的效果。
    1、重要技术参数和、外形和连接尺寸。
    公称工作压力：DN1.2～1.6MPa
    密封试验压力：2.4MPa
    适用工作介质：水、气体、油品
    适作工作温度：0～65℃
    开关容量：DC 24V  1A    AC 220V  2A
    连接型式：对夹式
    适用法兰：GB/T9113.3  凸面法兰   1.6MPa
    产品标准号：GB5135.6—2003《自动喷水灭火系统 第6部份 通用阀门》

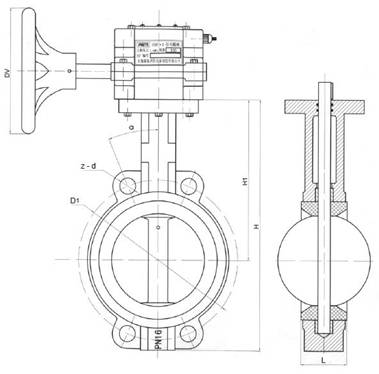

    主要外形和连接尺寸：

    型 号
    公称通径（DN）
    L
    D1
    D2
    Z—d
    a°
    H1
    H
    DV
    管道法兰
    本阀体
    ZSXF-50-D
    50
    46
    125
    90
    4-18
    4-18
    45
    126
    190
    140
    ZSXF-65-D
    65
    50
    145
    110
    4-18
    4-18
    45
    135
    205
    140
    ZSXF-80-D
    80
    50
    160
    125
    8-18
    4-18
    22.5
    140
    235
    140
    ZSXF-100-D
    100
    55
    180
    150
    8-18
    4-18
    22.5
    160
    262
    140
    ZSXF-125-D
    125
    60
    210
    185
    8-18
    4-18
    22.5
    170
    285
    140
    ZSXF-150-D
    150
    60
    240
    210
    8-18
    4-22
    22.5
    185
    315
    140
    ZSXF-200-D
    200
    62
    295
    265
    12-25
    4-25
    15
    220
    390
    270

    2、主要结构和工作原理：
    ZSXF-D型信号蝶阀采用GB/T12238—1989法兰和对夹试连接蝶阀标准中对称轴中线蝶阀结构，采用不锈钢阀杆，镀镍蝶板和丁晴橡胶密封座圈，结构简单，启闭方便，在90°开启方位上用绝缘板隔绝后，采用凸轮和微动开关装置、显示蝶阀启闭信号，定位准确，传动方式有快速（手动）和蜗轮传动两种，信号电源可用DV24V—1A和AC 220—2A。
