一、产品简介和主要用途：
ZSFZ型湿式报警阀是《自动喷水灭火系统》中的重要部件，应与ZSJZ型水流指示器，ZSJY型压力开关和ZST型洒水喷头组成一个湿式和自动喷水灭火系统。是目前固定灭火系统中用途比较广泛的，这适用于温度4℃～70℃环境的宾馆、商场、医院、办公楼、娱乐场所、仓库和地下车库等有火灾危险的场所。

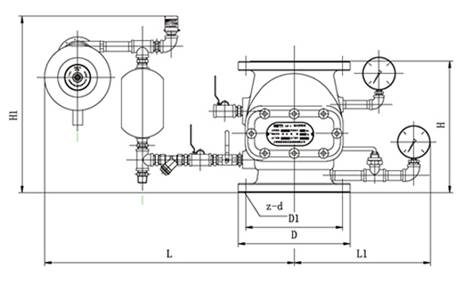

二、主要技术参数和外形连接尺寸：

（图一）
主要结构：
ZSFZ型湿式报警阀装置由报警阀、延迟器、水力警铃、压力开关、排水阀和过滤器等组成。
1、报警阀
报警阀由阀体，座圈和阀瓣等组成，旋启式阀瓣将阀体分成上下两个腔室，上腔室与喷水灭水系统管网相接，下腔室与供水管路相通，此时上下管路压力大致相等，阀瓣关闭，一旦灭火系统管网上的洒水喷头的热敏感元件（玻璃球或易溶合金）受火灾发生温度升高而破裂，喷头开始喷水，管路压力下将，当上下压力差达到一定数值时，阀瓣自动开启，供水系统开始向灭火系统管路供水，水流经过延迟器流入水力警铃和压力开关管路，水力警铃开始报警，压力开关转为电信号输出，启动消防水泵，达到自动报警和喷水灭火的目的。
2、延迟器
延迟器是一个圆形筒状的储水罐，上下两端有出水和进水口，下端进水口与报警阀的报警口相连，上端出水口与水力警铃和压力开关相连，从进水口进水开始至出水口排水的时间就是延迟时间。平时报
警阀座圈沟槽内的小孔有少量的水进入延迟器，但都在排泄孔排出，一旦有大量的水进入延迟器，延迟器上端出水口向水力警铃和压力开关排水，水力警铃开始报警，压力开关转换成电信号输出，可以启动报警装置和消防水泵。水流停止后，延迟器内的水流在5mim时间内由排泄口排空。
3、水力警铃
水力警铃是一种水力驱动的机械装置，从延迟器内出水口的水流驱动下，叶轮开始转动带动铃锤敲击铃盖，发出铃声报警。
一、工作原理：
湿式报警阀长期处于伺应状态，上腔室连接的喷水灭火系统管网中充满一定压力的水。保护区内发生火警时，随着温度的升高，洒水喷头热敏感元件爆破喷水，管路压力下降，在压差的作用下，阀瓣自动打开，供水系统开始向喷水灭火系统补充水源，同时通过延迟器的水流作用，水力警铃开始报警，压力开关转换电信号输出启动消防水泵和报警装置，此时火警发生的区域的水流指示器又能发出回信号，告知火灾发生的区域，达到自动喷水灭火和发生火警的区域的警报。
二、安装与调试
1．安装
1) 自动喷水灭火系统所有管路在安装后必须进行冲洗，清除管路内杂物、焊渣和污垢后方能安装本阀。
2) 湿式报警阀安装前应先进行密封试验，在2.4MPa的静水压中保压5min不渗漏后方可安装。
3) 本阀为垂直安装，注意水流方向，同时应当考虑留出维修、保养的足够空间。
4) 安装后请将上、下腔压力表转向能看清读数的位置，水力警铃需要重新安排位置时，水平距离不大于20m，高差在5m以内。
2．调试
1) 报警阀安装完毕后，应先将管网中充水，缓慢升压，排除管路内的空气后，检查系统是否渗漏，确定整个系统无渗漏后再作报警调试和供水试验。
2) 报警试验：
开启未端试验阀（设在管网中最未端）系统水流动作、水力警铃、压力开关都应作出相应动作，也可以打开报警阀的排水球阀（8），当流量相当于一个标准喷头（15mm）的流量系数K=80±4时，水力警铃和压力开关应有动作。
直接打开报警试验球阀（10），在阀瓣不开启情况下，水流从铜管直接进入延迟器、水力警铃、压力开关后应有动作。
1）管路供水试验：
打开排水球阀（8），应有大量水流稳定地排出，如有间隙和冒泡，说明供水管路有堵阻现象。应即清除，保证供水管路畅通无阻。
产品结构示意图（图二）

五、定期检查和维修保养：
1)阀瓣上的密封橡胶板一般使用寿命在十八个月内，如有磨损、老化、应及时更换。
2)阀座沟内的小孔，应保持畅通，及时清除污垢杂物。
3)报警阀配置的过滤器网罩，应经常拆洗干净，保持管路畅通。
4)定期检查延迟器内的脏物，节流孔不应堵塞。
5)长期伺应的报警阀，应定期清洗内腔杂物、污垢。
六、常见故障及排除方法

七、贮存，包装和运输：
1. 本产品出厂时已将出厂检验项目全检合格后，用木箱包装，水力警铃和压力开关，压力表均在箱内，附有产品合格证，装箱单和使用说明书。
2. 运输搬运时，应轻放轻搬，防止木箱破裂，造成配件受损，影响使用。
3. 临时存放时，应放在通风，干燥的库房内，且勿与腐蚀物质共同贮存，库房相对温度-10°C～40°C。
